一、项目背景
本项目合作企业为山西省大型高端装备制造集团，是国内大型成套工业装备、工程机械核心部件研发与量产的龙头企业，拥有多座现代化标准工业厂房，本次改造单车间建筑面积21000㎡。企业主营大型结构件加工、精密机械装配、成套设备调试、工装备品生产，车间配置大型CNC加工中心、重型龙门设备、自动化焊接工作站、精密检测仪器，属于设备密集、工序复杂、产能规模大的大型现代化生产厂区，在职员工1900余人。
改造前车间采用传统大开间开放式布局，无标准化物理分区隔离体系，完全无法匹配大型装备企业的安全生产、精益生产、集团内审及下游大客户验厂标准。车间重型设备作业区域无硬性隔离，设备运行盲区大、铁屑飞溅范围广，机械伤害风险突出；粗加工、精加工、装配、调试、备品仓储、设备检修区域完全互通，工序交叉干扰严重；大面积车间普遍存在人车混行、通道占用、物料乱堆问题，现场管理难以落地，常年存在安全整改隐患。为实现厂区规范化、安全化、精细化管理，企业启动全厂车间隔离网系统性升级改造项目。
二、核心项目需求
结合大型高端装备制造车间重型工况、高安全标准、规模化生产需求，客户明确五大核心改造需求，兼顾防护性、规范性、耐用性、灵活性：
重型工位安全防护需求：针对重型加工、焊接、切割等高危工位做物理封闭隔离，阻挡铁屑、焊渣飞溅，杜绝人员误入重型设备运行盲区，降低重大安全事故风险。
全区域功能分区需求：严格划分粗加工区、精密精加工区、设备装配区、成品调试区、备品仓储区、设备检修区，实现各工序独立作业、互不干扰。
标准化人车分流需求：物理隔离人行通道、重型叉车转运通道、设备专用通道，解决大型车间动线混乱、交叉拥堵、设备磕碰问题。
高强度耐用工况需求：适配重型车间频繁撞击、油污粉尘多、设备震动大的恶劣工况，要求隔离网抗撞不变形、防锈耐腐蚀、免频繁维护、使用寿命长。
模块化可迭代需求：采用装配式模块化结构，支持后期产线调整、设备升级、工位改造，可拆装复用，适配大型企业长期产能迭代与厂区扩建。
三、定制化隔离解决方案
针对本次大型重型装备车间高强度、高风险、大面积、标准化的改造要求，量身定制重型加固型模块化隔离方案，根据不同作业区域差异化配置网高、网孔、门体及加固结构，全厂工艺统一、外观统一、标准统一，采用不停产分段施工，保障企业连续化产能。详细定制参数如下：
配置项 | 规格参数 | 核心优势 |
|---|---|---|
整体主体结构配置 | 采用国标加厚Q235重型钢材，机器人整体满焊无虚焊；酸洗磷化+静电高温喷塑双重防腐工艺；主边框25×50mm加厚方管，80×80mm加粗承重立柱，整体加固一体式结构 | 结构刚性极强，可耐受重型叉车撞击与设备长期震动；耐油污、耐粉尘、长效防锈，适配重型装备车间高强度工况，不易变形、破损 |
重型设备高危区配置 | 2.1m加高防护高度，5.0mm超粗丝径，30×30mm加密小孔网片；底部封闭式挡边设计，配套带锁安全检修门，全封闭无盲区围挡 | 有效拦截重型加工铁屑、高温焊渣、飞溅杂物，彻底隔绝设备运行盲区；带锁管控实现高危区域专人专管，从源头杜绝重大安全隐患 |
精密精加工区配置 | 1.8m标准工业防护高度，50×100mm通透网孔；高平整喷塑表面，无掉屑、无积尘，模块化规整拼接，视野通透无遮挡 | 有效隔绝粗加工粉尘与杂物进入精密工位，避免精加工工件污染、磕碰损伤；不遮挡巡检与监控视线，保障精密加工生产环境整洁规范 |
装配调试区配置 | 标准加固网片搭配平开安全门，分区规整，预留设备进出、人员检修空间；整体配色统一工业色系，外观整洁大气 | 清晰划分装配与调试独立区域，避免交叉作业干扰，提升设备装配精度与调试稳定性，便于班组分区责任管理 |
备品仓储分区配置 | 加固隔离网搭配3.0m超宽重型推拉门，适配大型托盘、重型物料叉车通行；法兰底座加固安装，空旷区域增设斜撑稳定结构 | 实现工装、备品、配件、废旧物料分区存放，彻底解决大型车间仓储混乱、物料混堆、盘点困难的问题，提升仓储管理效率 |
厂区动线隔离配置 | 主干道专用加厚隔离网，转角双层加固防撞处理，严格区分人行通道、重型物流通道、设备检修通道，全线规整排布 | 实现大型车间标准化人车分流，彻底解决大面积车间通道拥堵、动线紊乱、交叉碰撞问题，通行安全性与物料流转效率大幅提升 |
施工迭代配置 | 全模块化装配式施工，无现场明火焊接、无施工污染；分段错峰施工不影响量产，所有配件标准化通用，支持拆装、移位、重组复用 | 施工安全合规、零产能损失；适配大型企业产线升级、工艺改造、产能扩建，无需重复采购改造，长期节约厂区运维成本 |
四、项目落地效果
1、安全隐患全面清零，合规等级升级
重型设备高危区域实现全封闭物理防护，彻底杜绝铁屑飞溅、人员误入设备盲区、人车混行碰撞等核心安全隐患。改造后车间安全生产秩序稳定，全年零安全事故，顺利通过安全生产标准化评审、集团安全内审及高端客户验厂。
2、工序分区标准化，精益生产落地
六大功能区域边界清晰、权责分明，彻底解决大型车间工序混杂、作业干扰、物料混乱的管理难题。车间整体整洁规整、分区规范，6S精益管理全面落地，现场可视化、标准化管理水平显著提升，匹配大型装备企业生产管控标准。
3、生产流转效率稳步提升
车间动线清晰、通道畅通、工序互不干扰，重型物料转运无拥堵、无避让滞留，生产线待料时间大幅减少，设备有效作业率提升，整体车间生产流转效率显著优化，保障大批量订单稳定交付。
4、长效耐用，适配企业长期发展
重型加固隔离结构抗撞、防震、防腐、耐油污，适配车间长期高负荷重工工况；模块化通用结构可反复拆装复用，适配企业后期产线迭代、厂区扩建、工艺升级，大幅降低长期改造成本。
五、客户真实评价
“我们作为大型高端装备制造企业，车间重型设备多、工况复杂、安全管控压力大，之前车间分区混乱、安全隐患多，现场管理很难标准化。本次定制的重型隔离方案非常贴合我们重工车间的实际工况，用料厚实、加固到位、防护等级高，高危区域防护彻底，分区规划科学合理。施工全程不停产，改造后车间整体面貌焕然一新，安全合规、现场规整、管理省心，完全满足集团标准化厂区建设要求，后续扩建会继续长期合作。”
——山西省大型高端装备制造集团 生产总监
六、现场改造前后对比
改造前
车间大开间无物理分区，重型设备工位裸露，铁屑飞溅、机械误伤风险高；
粗精加工、装配、调试工序互通交叉，作业互相干扰，影响产品加工精度；
大面积车间人车混行严重，叉车拥堵、设备磕碰、通道占用常态化；
备品配件物料无分区堆放，仓储杂乱，盘点效率低、物料溯源困难；
现场标准化不足，6S管理难以落地，安全评审与客户验厂压力大。
改造后
重型高危工位全封闭加密防护，飞溅隐患清零，设备作业安全可控；
各生产工序独立分区，互不干扰，生产精度与产品稳定性提升；
人车动线完全分流，通道通畅有序，杜绝交叉碰撞与拥堵问题；
仓储分区规整清晰，物料分类存放，仓储管理精细化、高效化；
厂区全面达标安全生产、精益管理、高端客户验厂三重标准。

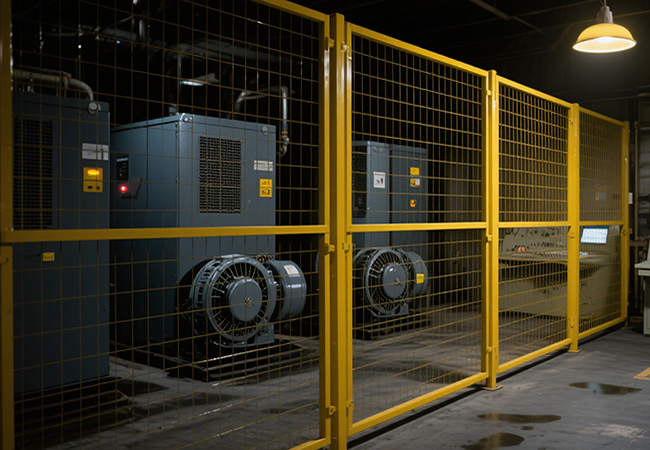

（车间隔离网效果图）
